Développement électronique: Une liste de réalisation d'étude de cartes.
De la conception à la réalisation de la CAO, des prototypes, pré-séries, des différents logiciels dédiés.
Carte UC avec Linux embarqué à base de microcontroleur ATMEL AT91RM9200 (ARM9).
C'est une véritable petite UC avec 128Moctets de SDRAM, 64Moctets de flash téléchargeable,
2 ports USB maîtres, 1 port USB esclave, 1 port ethernet, une interface clavier souple 16 touches / 12 leds,
un connecteur pour afficheur graphique OLED 128x64. Côté logiciel, la carte tourne avec un Linux de la série 2.6.
Un mini-site php ( Apache avec php5 ) permet la consultation de l'historique ainsi que des états de la machine pilotée.
Dans la machine pour laquelle est a étée conçue à l'origine, elle pilote via un BUS I2C
2 cartes capteurs RFID ( développées par nos soins - voir plus bas)
ainsi que 2 cartes d'entrées-sorties : lecture de capteurs de niveau, sorties via MOS de puissance
UC G
UC G dessous
Cartes périphériques de la carte UC
Emetteur/récepteur RFID avec antenne intégrée; Dialogue par I2C vers UC Entrées / sorties avec dialogue par I2C vers UC Alimentation et 10 sorties vers des électrovannes.
UC G UC G dessous UC G dessous

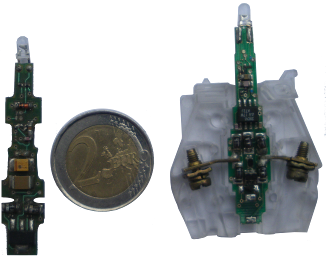

Circuit destiné à être monté dans des voyants lumineux ATEX sans transformateurs.
Il dispose d'une grande plage d'entrée en tension de 24V AC/DC jusqu'à 230V
Il évite le besoin d'avoir en stock différents modèles de chaque tension.
sled
Pesée
Système de pesée de camion.

Un boîtier est branché sur le circuit hydraulique de la remorque, un autre sur le circuit du tracteur. Le boîtier 'télécommande' présenté centralise la mesure des trois capteurs via des modules Bluetooth, et calcule le poids du véhicule.
Pesée


Ensemble de pilotage d'une imprimante jet d'encre industrielle.

Les données de l'image sont transmises de l'ordinateur vers la carte UC via un port USB2 à 480Mb/s.
La carte envoie les données aux cartes filles par bus mémoire en DMA
Elles sont ensuite reçues sur les 8 cartes de pilotage de têtes via une SPI également en DMA.
Chaque carte 'tête' génère le signal de 100V / 3A adapté à la commande des piezzos
Codeur de position linéaire ( Square wave differential line)
L'unité centrale La carte de pilotage d'une tête La carte de pilotage des entrées / sorties.
K_PRINT K_DONGLE K_IO

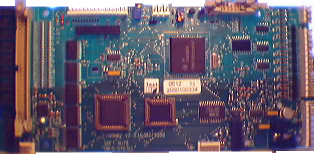

Carte de pilotage de chargeur industriel de batteries.

Pilotage de modules redresseurs par une sortie analogique -10/ +10V
8 sorties relais, 24 entrées TOR, 8 entrées analogiques
un afficheur LCD 4 lignes, un clavier 6 touches pour utilisation de l'IHM
La carte est intérrogeable à distance par modem, par minitel
ou avec un logiciel pour PC ( que nous avons développé ).
Ce logiciel permet aussi la maintenance avec possibilité de mise à jour à distance.

An02

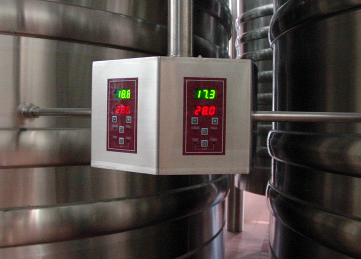

Régulateur automatique pour maîtrise des températures de vinification.

Nus Habillés
rubissmall rubis habillé

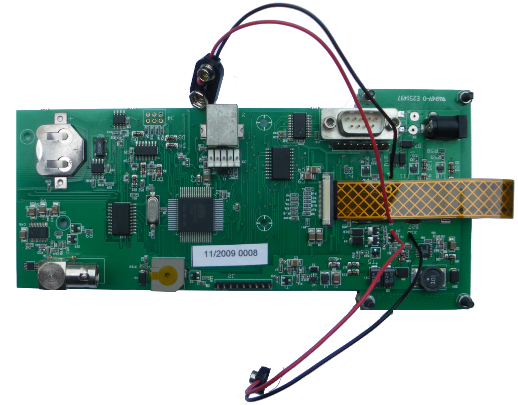

Carte intégrée dans une malette permettant de pratiquer le test de la sueur pour l'aide au diagnostic de la mucoviscidose.
Associée à une électrode de mesure spécifique à l'ion chlorure, elle permet, après étalonnage une lecture directe. .

Exsudose

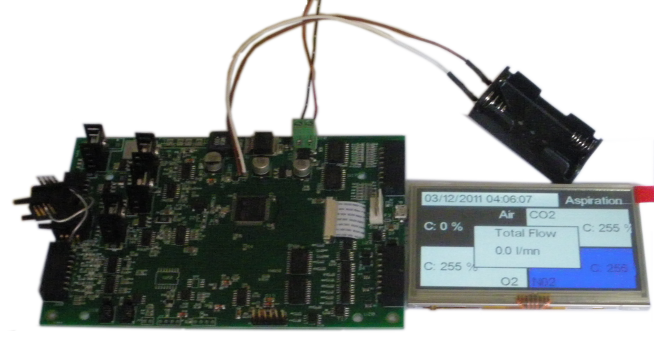

Carte intégrée dans une table à anesthésie gazeuse pour petits animaux de laboratoire.

Exsudose

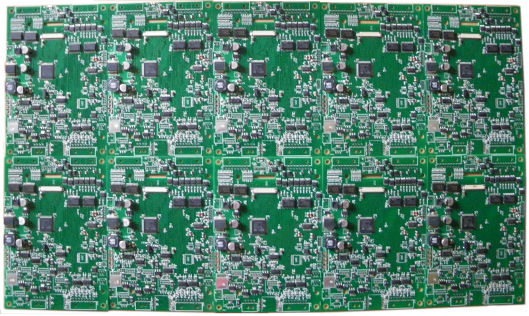

Réalisation de prototypes, pré-serie et petite production.

Prod
Autre exemple de petit terminal portable.

sbp3small

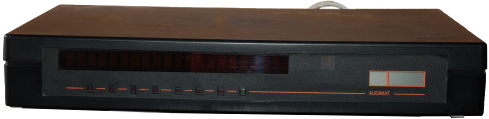

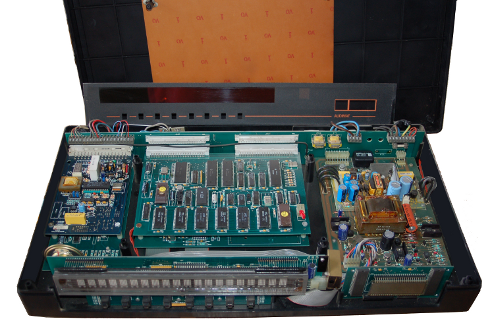

Et pour l'histoire: L'Audimat.

Audimat



Audimat
